ベントナイト粘土ライナーとは何ですか?

土木工学、環境科学、そして水資源管理といった複雑で困難な分野において、飲料水を封じ込め、隔離することは、常に必要不可欠な課題です。静かな近隣の湖の水質を良好に保つことから、地下水を汚染物質から守ることまで、封じ込め装置の完全性は不可欠です。HDPEのような人工素材がしばしば思い浮かびますが、最も独創的で長年の実績を持つ解決策の一つは、工場ではなく、地球そのものから生まれたものです。それがベントナイト粘土ライナーです。この記事では、この卓越した天然工学材料の組成、メカニズム、種類、用途、そして細かな懸念事項について深く掘り下げます。

1. 基本原理：ベントナイト粘土ライナーの理解

ベントナイト粘土ライナーは、その最も基本的な性質として、極めて低い透水性を有し、流体の通過を効果的に遮断するように設計された地盤工学的バリア装置です。この装置の心臓部は、驚異的な特性を持つ特殊な粘土繊維であるナトリウムベントナイトです。ベントナイトライナーの作用を完全に理解するには、まずその主要成分であるナトリウムベントナイトの鉱物学的および電気化学的性質を理解する必要があります。

ベントナイトは粘土で、主にスメクタイト族の鉱物から構成されています。スメクタイト族自体は主にモンモリロナイトで構成されています。数十万年をかけて、古代の水域における火山灰の化学的風化によって形成されました。ベントナイトの魔法は、その微細な三層結晶構造にあります。微細なサンドイッチを想像してみてください。2枚のシリカ四面体シートが1枚のアルミナ八面体シートを包み込んでいます。この構造は、格子内の原子の同形置換（例えば、アルミニウムをマグネシウムに置換）により、非常に低い結晶構造をしています。

この強い電荷を安定させるために、ナトリウム（Na+）やカルシウム（Ca2+）などの正電荷を持つ陽イオンが粘土粒子の表面に引き寄せられ、緩く保持されます。最高の膨潤能で高く評価されているナトリウムベントナイトの場合、ナトリウムが主要な交換性陽イオンです。水が注入されると、これらの水和ナトリウムイオンは、単位層の間に水分子を強力に引き寄せます。この現象は層間吸着として知られています。これにより粘土は劇的に膨潤し、乾燥時の体積の最大15倍まで体積が増加し、高密度で浸透しにくいゲルを形成します。

この膨潤運動は、ジオシンセティックライナーの機能の根幹を成しています。水和した粘土粒子は互いに押し合い、粒子間の空隙面積を著しく減少させます。その結果、透水係数は極めて低くなり（多くの場合1 x 10⁻⁹ cm/s未満）、水やその他の多くの液体に対して真の不浸透性バリアが形成され、人工ジオメンブレンに匹敵する性能を実現します。

2. 形状と構成：単にベントナイト粘土ライナーを広げるだけではない

ベントナイトの使用は単一のプロセスではなく、さまざまなプロジェクト要件、現場の状況、およびパフォーマンス基準に適合するように特別な形状に設計されています。

2.1 圧縮ベントナイト粘土ライナー

これは最も標準的な工法で、池、ラグーン、埋立地の底部ライナーなどの大規模な封じ込めプロジェクトで頻繁に使用されます。この工法は、安全な路盤を準備し、高品質のナトリウムベントナイト粉末または顆粒を一定の厚さに散布し、慎重に締め固めることから始まります。締め固めにより、空隙が最小限に抑えられた均一で緻密な層が確保されます。広大なエリアでは低予算で施工できますが、漏洩の優先経路となる可能性のある薄い箇所や締め固め不足を回避するために、設置の段階で厳密な微調整が必​​要になります。

2.2 ジオシンセティッククレイライナー（GCL）

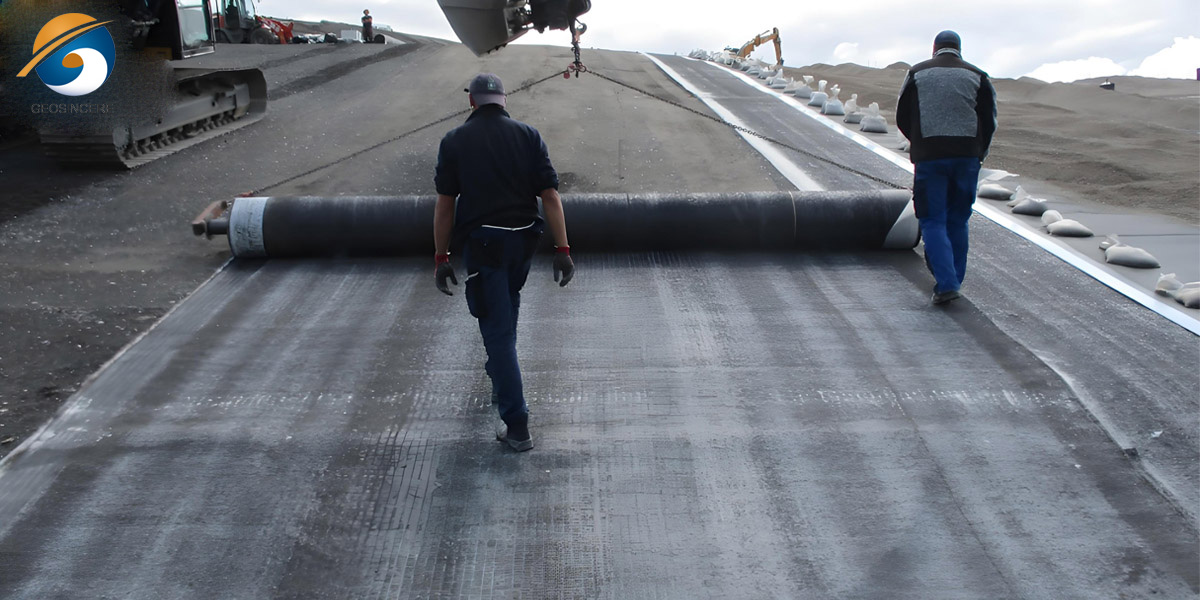

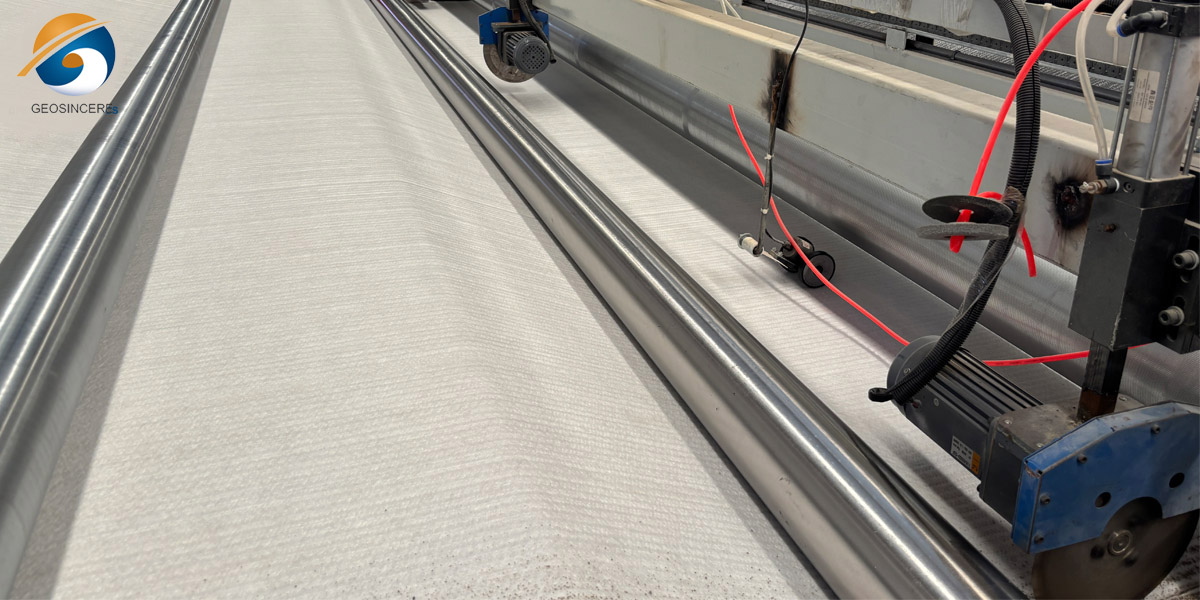

ジオシンセティック工学における大きな進歩を代表するGCLは、ベントナイトの性能と施工性を向上させる工場生産の複合材料です。一般的なベントナイト粘土ライナーは、粒状または粉末状のナトリウムベントナイトの均一層を2枚のジオテキスタイルで接着したものです。ジオテキスタイルは織物または不織布で、ニードルパンチング、ステッチボンディング、または接着剤で接合されます。上部のジオテキスタイルは遮蔽層および水分保持のためのプラットフォームとして機能し、下部のジオテキスタイルは下層土との接合に使用されます。粘土ライナーはロール状で出荷されるため、圧縮ライナーよりも設置が容易で、迅速かつ安定しています。埋立地の蓋、二次封じ込め、高速道路下の防湿層、ジオメンブレンと併用した複合ライナー構造などに広く利用されています。

2.3 ベントナイトパネルと止水板

GCLライナーは、コンクリート構造物などの特殊な用途向けに、パネルタイプまたは親水性止水ストリップとしてプレパッケージされています。ベントナイトパネルは、通常、ベントナイトを段ボールシートで包んだもので、基礎壁、トンネル、広場デッキなどの地下構造物の防水に使用されます。段ボールは最終的に生分解し、残ったベントナイトがコンクリートに対してシームレスな自己修復シールを形成します。止水ストリップはコンクリートのジョイントに埋め込まれ、水に触れると膨張してジョイントを密閉し、水の浸入を防ぎます。

3. 多様な用途：ベントナイトクレイライナーが優れた性能を発揮

ベントナイト粘土ライナーの特別な性質により、幅広い産業で非常に重要な役割を果たします。

3.1 保水と養殖

これは最も頻繁に使用される用途の一つです。ジオクレイライナーは、観賞用池、灌漑用水路、消火用貯水池、魚やエビの養殖用の水槽のライニングに使用されます。その自己密封性は、特に小さな穴や動物の巣穴ができやすい土壌において貴重であり、小さな穴を自動的に塞ぐことができます。

3.2 環境封じ込め

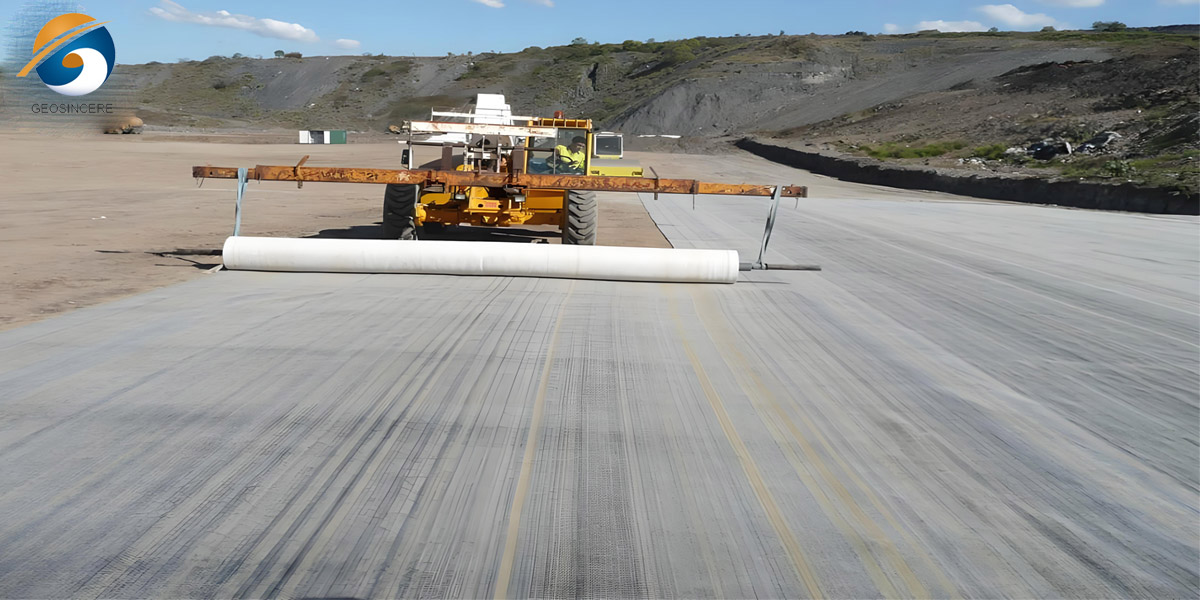

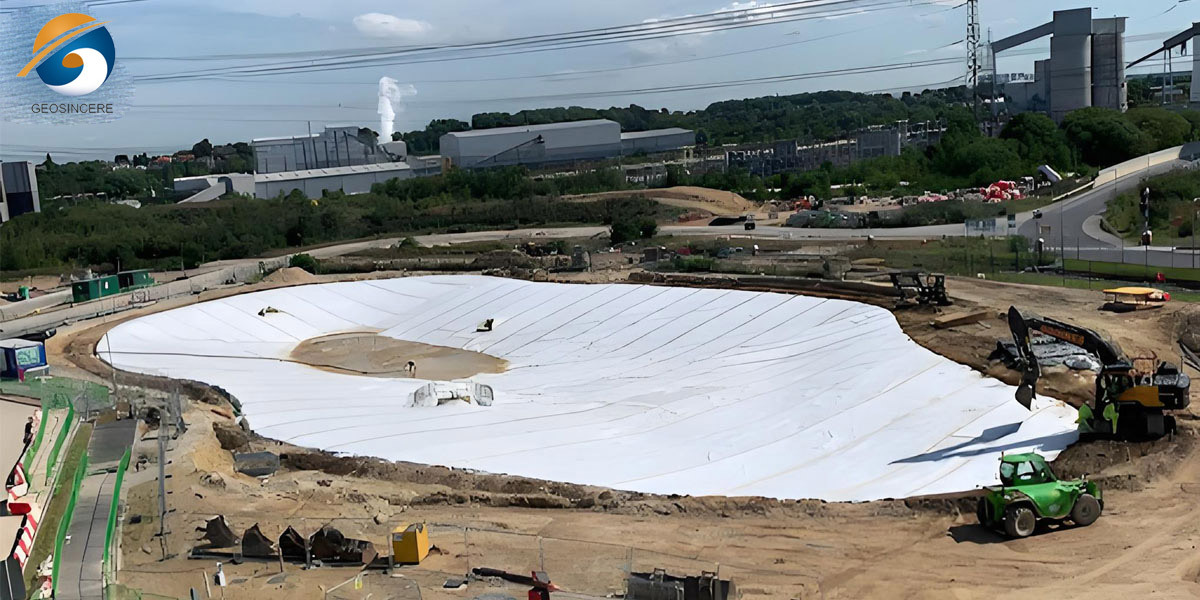

環境安全事業はベントナイトに大きく依存しています。現代の埋立地設計において、ベントナイトは基礎と、同様に重要な閉鎖蓋の複合ライナー装置の重要な要素となっています。基礎ライナーは浸出水（廃棄物からの汚染された液体）の地下水への流入を防ぎ、蓋は雨水の浸入を最小限に抑え、浸出水の発生量を低減します。同様に、ベントマットジオシンセティッククレイライナーは、汚染された古い敷地を覆い、隔離することで、汚染物質の拡散を防ぐために使用されます。

3.3 インフラと交通

ジオコンポジットクレイライナーは、道路、鉄道、空港滑走路の下部で防湿層として広く使用されています。ベントマットクレイライナーは、路盤から路盤層への水蒸気の上昇を防ぐことで、土壌の強度と安定性を維持し、寒冷気候における凍上を軽減し、舗装構造の寿命を延ばします。

3.4 産業および二次封じ込め

燃料、化学物質、その他の潜在的に危険な飲料を保管する施設では、通常、二次封じ込めシステムの設置が義務付けられています。GCL貯水池ライナーは、これらのエリアに強固で不浸透性の床と囲い（堤防）を提供し、意図しない流出を封じ込め、自然環境への流出を防ぎます。

4. バランスのとれた視点：ベントナイト粘土ライナーの利点と固有の限界

あらゆる状況に最適なエンジニアリングファブリックは存在しません。ジオシンセティッククレイライナーも例外ではありません。適切な材料を選択するには、その長所と短所を徹底的に比較検討することが不可欠です。

4.1 ベントナイト粘土ライナーの利点

- 自己シール性と自己修復性：これが最も評価されている特徴です。穴が開くと完全に損傷してしまう硬質のジオメンブレンとは異なり、ジオシンセティッククレイライナーは小さな隙間、亀裂、さらには小さな穴にも膨張して浸透し、バリアの完全性を回復します。

- 環境の持続可能性: 自然に存在する粘土として、毒性がなく、多くの環境で不活性であり、人工ポリマーライナーよりもシステムに必要な電力がはるかに少なく、多くのプロジェクトに「環境に優しい」答えを提供します。

- 耐久性と長寿命: 規定のパラメータ内で維持されていれば (つまり、水分を保持し、化学攻撃から保護されている)、ジオテキスタイル粘土ライナーは、時間の経過とともに劣化しない永久的な地質学的バ​​リアとなります。

- 設置の容易さ (GCL): GCL ジオシンセティック粘土ライナーは簡単に展開できるため、圧縮粘土ライナーや HDPE シートの溶接に必要な細心の注意を払った配置と圧縮とは対照的に、セットアップ時間と人件費が大幅に削減されます。

- 適応性: 硬い人工ライナーよりも簡単に不規則な路盤表面に適応できるため、より密着性が高まり、継ぎ目やしわからの漏れのリスクが低減します。

4.2 ベントナイト粘土ライナーの制限と考慮事項

- 化学的適合性：ナトリウムベントナイトの膨潤メカニズムは、水質化学に著しく敏感です。イオン性が高い水（例：海水、高ミネラル含有量）や特定の化学物質（酸、強アルカリ、一部の天然化合物）に曝露されると、二重層の形成が抑制され、膨潤が阻害され、透水性が増加する可能性があります。このような環境では、耐薬品性ベントナイト（例：ポリマー強化ベントナイト）または粘土ライナー埋立地の使用を検討する必要があります。

- 乾燥に対する感受性：ベントナイト系ジオシンセティッククレイライナーは乾燥すると、乾燥によるひび割れが生じ、ひび割れが生じます。理論的には再湿潤時に再膨張しますが、構造が完全に均一ではなくなり、特に複数回の湿潤・乾燥サイクルを経ると、ある程度の完全性が失われる可能性があります。そのため、乾燥気候での用途や、保護カバーなしで水位の変動が激しい場所を走行するライナーには適していません。

- 水和と膨張圧力：GCL粘土ライナーの膨張により広範囲に圧力が発生します。特に垂直または傾斜地盤の場合、設計においてこの点を考慮する必要があります。これにより、拘束土または形状が不安定化を招くことなく、応力に耐えられることが保証されます。

- 品質管理：全体的な性能は、未焼成ベントナイトの品質と施工中の丁寧な配慮に直結します。路盤処理の不十分さ、ベントマット池ライナーの継ぎ目の重なり具合の悪さ、埋め戻し中の損傷などは、機械の故障につながる可能性があります。

結論

ベントナイト粘土ライナーは、現代の工学的課題を解決するために薬草地質学的手法を活用した重要な例です。それは簡単な粘土よりもはるかに優れています。これは、ナトリウムベントナイトの生来の膨張能力を利用して、動的な自己修復バリアを作成する、特別に設計された機械です。 GCL の大きなロールから自然粘土の簡単な圧縮まで、その多用途性により、エンジニアのツールキットに不可欠なデバイスとなっています。化学と気候が関係する障壁であることを認識しながらも、当局はベントナイト粘土ライナーの指定を進めている。その最大の理由は、ベントナイト粘土ライナーが、封じ込めの基本的な目的を達成し、今後何世代にもわたって水源と環境を保護するための、堅牢で信頼性が高く、しばしばより持続可能な方法を提供することである。

山東ジオシノニューマテリアル株式会社（GEOSINCERE ジオシンセティックス）は、長期にわたる総合的な性能と信頼できる環境保護を実現するよう設計されたトップクラスのベントナイト粘土ライナーを提供しています。
